DRT GmbH - G980 ED

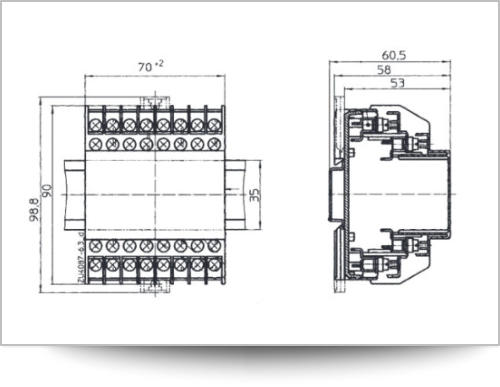

G980 ED Gruppensteuergerät Art-Nr: 2985 Dezentrales Gruppensteuergerät zur Ansteuerung von Elektro-Speicherheizgeräten mit ED-System (37%...100% ED) Neuestes DRT Mikrocomputer-Gruppensteuergerät für Installationen in ED-Systemen. DIN EN 50350, DIN 44574, EnEV 2014. Konzipiert für den Einsatz in ED-gesteuerten Speicherheizungen. Highlights: Beleuchtetes Display, ECO-Taste und Urlaubs-Absenkung zur Energieeinsparung, äußerst einfache, selbsterklärende Bedienung. Im SERVICE-Menü können sowohl das ED-Eingangssystem Z1-Z2 (37%...100%) als auch das ED-Ausgangssystem A1-A2 (37%...100%) unabhängig voneinander einfach eingestellt werden. Die Umstellung im System erfolgt automatisch. Dadurch wird die Nutzung von unterschiedlichen ED-Systemen in einer Heizanlage zum Kinderspiel. ECO- und URLAUB-Funktionen jetzt auch im Gruppensteuergerät (z.B. bei Eigentums- oder Mietwohnungen) zur Ansteuerung von Elektro-Speicherheizgeräten oder weiteren Gruppensteuer- geräten mit dem ED-Signal (37%...100%). Einstellbereich für den Anwender: -40% ... 0% ... +40%. Damit läßt sich die individuelle Wärme- anforderung in weiten Bereichen den persönlichen Wünschen anpassen. Mitbewerbersysteme sind nur in Bereichen -30% ... 0% ... +10% einstellbar. ED-Eingangssignal Z1-Z2 und ED-Ausgangssignal A1-A2 werden beide durch eine rote LED auf der Geräte-Frontseite angezeigt. Zusätzlich können ein- und ausgehende Ladegrade [in %] sowie ein- und ausgehende ED-Signale [in %] angezeigt werden. Ladefreigabe LF wird auf der Frontseite des Gerätes mit einer roten LED angezeigt. Somit ist eine einfache Kontrolle der Ladefreigabe-Zeiten möglich. Zusätzlich können die 9 letzten LF- Ladefreigabedauern [in hh:mm] angezeigt werden. TECHNISCHE DATEN Steuerspannung: 230 V ED-Impulspakete max. 1.3 A (300 W), Zykluszeit: 10 Sekunden ED INPUT: Einschaltdauer ED Z1-Z2 = 37%...100% Im SERVICE-Menü jederzeit einstell- und änderbar. ED OUTPUT: Einschaltdauer ED A1-A2 = 37%...100% Im SERVICE-Menü jederzeit einstell- und änderbar. Steuereingänge: LF (230 V~) Z1-Z2, ( 230 V~ ED-Signal = 37%...100%) Schaltausgänge: SH (230 V~, max. 6 A) A1-A2, ( 230 V~ ED-Signal = 37%...100%) Versorgung: 230 V~, 50 Hz, max. 4.5 VA Ansteuerung: max. 20 Elektro-Speicherheizgeräte (max 1.3 A / 300 W) bzw. über 500 weitere Gruppensteuergeräte G980 ED an den Klemmen A1 - A2 Installation: Verteilereinbau auf Hutschiene, 4 TE Schutzart: IP20 gemäß EN 60529 Vorteile für ANWENDER o Kompatibel zu allen aktuellen und Vorgänger-Gruppensteuergeräten (aller Hersteller) mit ED-System o 16-stelliges LCD Display. Die LED-Hintergrundbeleuchtung sorgt für klare Sichtbarkeit. o Einfachste, selbsterklärende Bedienung o Alle Menüs sind durch Buchstaben eindeutig gekennzeichnet o 6 verschiedenfarbige LEDs für Status- und Funktionsanzeigen o ECO-Taste mit LED-Anzeige zur Energieeinsparung o URLAUB-Betrieb für bis zu 99 Tage im voraus definierbar o Menüs sind bedienerfreundlich in beide Richtungen (voriges/nächstes) anwählbar o Alle Anwender-Einstellwerte sind generell kleiner/größer veränderbar o Einfache Abfrage aller SERVICE-Einstellungen durch den Anwender o Hochwertige Tasten mit vergoldeten Kontaktflächen (DIN) o Quittierungstöne bei Tastendruck o 8 Jahre Garantie laut AGB Vorteile für den SERVICE o Mit der ausgelieferten Werkseinstellung ist eine sofortige Funktion gewährleistet, es müssen ggf. lediglich die ED-Systeme für Eingang Z1-Z2 und Ausgang A1-A2 eingestellt werden. o Selbsttest aller technischen Komponenten nach dem Einschalten o Alle SERVICE-Einstellwerte sind generell kleiner/größer veränderbar o Bedien-, Einstell- und Fehler-Hinweise auf LCD o Automatische Rückstellung von SERVICE- auf Anwender-Ebene nach 3 Minuten, sofortige Rückstellung auf Anwender-Ebene durch 3 Sek. Druck auf Taste SET o Anzeige des ED-Signals auf LCD (für Prüfzwecke) o Einfache Abfrage des Herstellungs-Datums (Quartal und Jahr) o RESET-Funktion auf Werkseinstellung (nur mit Sicherheitsabfrage) o Bis zu 20 Speicherheizgeräte können angesteuert werden (max. 1.3 A / 300 W) o Über 900 weitere Gruppensteuergeräte können angesteuert werden Technische Vorteile o Übertrifft deutlich die DIN EN 50350 und die EnEV 2014 o VDE-gerechte Bauart mit galvanischer Trennung von Nieder- und Kleinspannung o Reduzierung der LCD-Helligkeit nach 5 Minuten (Energieeinsparung) o Wärmestau-Verhinderung durch automatische, integrierte Konvektionslüftung o Interne Gerätesicherung (ED-Signal Z1-Z2) mit Ersatzsicherung in separater Halterung o Maximale EMV-Sicherheit durch hochwertige Komponenten o Kunststoffgehäuse aus schwer entflammbarem ABS, glasfaserverstärkt o Stabile Anschlussklemmen bis 2.5mm² Querschnitt o Befestigung auf Hutschiene DIN EN 60715 TH35 (DIN EN 50022) LCD Anzeigen beim Systemstart Einschalten des Gerätes Hersteller und Gerätetyp Selbsttest System wird geprüft, z.B. SRAM (Hauptspeicher) LCD Anzeigen für Anwender LCD Anzeigen für den SERVICE HAUPTMENÜ a: ED-SYSTEM Z1-Z2 (Eingang) ED (Delta) 0 Prozent 80 Prozent A ECONOMY b: ED-SYSTEM A1-A2 (Ausgang) 90 Prozent 80 Prozent B URLAUB c: ANZAHL Ladefreigaben / Tag 0 Tage zwei C URLAUB-Intensität d: SPRACHE 50 Prozent Deutsch D SOFTWARE-Version e: RESET 020201 [SET] E PRODUKTIONS-Datum 3. Quartal 2014 1 ED-SYSTEM Z1 80 Prozent 2 ED-SIGNAL INPUT Z1 37 Prozent 3 LADEGRAD INPUT Z1 54 Prozent 4 ED-SYSTEM A1 80 Prozent 5 LADEGRAD A1 54 Prozent 6 LADEGRAD A1 nach Einstellung [+] [- ] 54 Prozent 7 LADEGRAD A1 nach Einstellung ECO / URLAUB 54 Prozent 8 ED-SIGNAL OUTPUT A1 36 Prozent 9 LF-DAUER aktuelles / abgelaufenes Signal Null Stunden, 13 Minuten 10 LF-DAUER letztes Signal 0 Stunden, 1 Minute 11 LF-DAUER vorletztes Signal 0 Stunden, Null Minuten 12 LF-DAUER drittletztes Signal 0 Stunden, Null Minuten 13 LF-DAUER viertletztes Signal 0 Stunden, Null Minuten 14 LF-DAUER fünftletztes Signal 0 Stunden, Null Minuten 15 LF-DAUER sechstletztes Signal 0 Stunden, Null Minuten 16 LF-DAUER siebtletztes Signal 0 Stunden, Null Minuten 17 LF-DAUER achtletztes Signal 0 Stunden, Null Minuten
