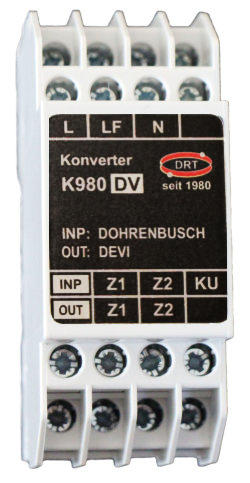

K980-DV Konverter DRT > DEVI Art-Nr: 3210 DRT-Zentralsteuergerät in DEVI-Systemen verwenden Konverter K980-DV zum Betrieb eines DRT-Zentralsteuergerätes in einer DEVI-Systemumgebung. Mikroprozessor-gesteuerter Z1-Z2-KU Signal-Umsetzer. DIN EN 50350 und EnEV 2014. Der Konverter analysiert die eingehende DRT-Steuerspannung Z1-Z2-KU sowie das LF-Signal (INPUT) und übersetzt sie in die ausgehende DEVI-Signalspannung Z1-Z2 (OUTPUT, max. 10 mA). Alle DEVI-Aufladeregler können weiter verwendet werden. Äußerst einfache, selbsterklärende Verdrahtung. Selbstüberwachender Betrieb. Zum Anschluß an DRT Zentralsteuergeräte Z980, Z950 und Z850. DIN EN 50350, DIN 44574, EnEV 2014. TECHNISCHE DATEN INPUT: DRT Z1-Z2 = 2,650V...3,350V DC LF - Ladefreigabe KU - Kennlinienumschaltung NACHT / TAG OUTPUT: DEVI Z1-Z2 = 0,000V / 12.000V DC (max. 3 mA) Gehäuse: Kunststoff PA6/GK30 Glasfaserverstärkt Abmessungen (BxTxH): 35 mm x 60.4 mm x 90 mm Versorgung: 230 V~, 50 Hz, max. 2.0 VA Installation: Verteilereinbau auf Hutschiene, 2 TE Schutzart: IP20 gemäß EN 60529 Betriebstemperatur: 0°C...+55°C

Systemtechnik

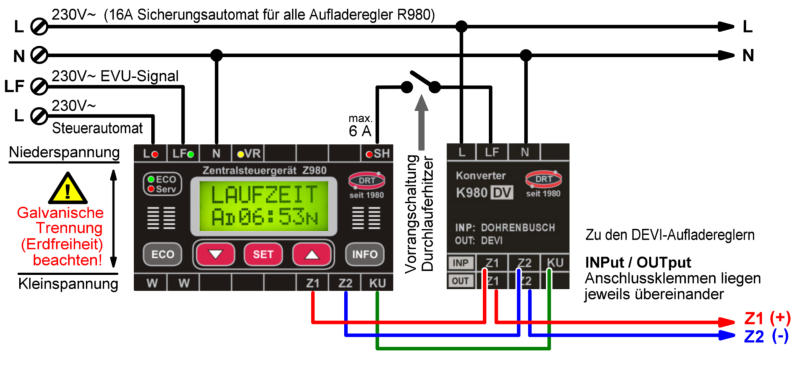

K980-DV / -VD Montage und Bedienung
